T.P.7 Circuit RL



Dans ce deuxième TP d'électricité, avec un oscilloscope, on étudie le comportement d'un dipôle RL.



Matériel utilisé :



. . . Oscilloscope :



oscilloscope	boutons sur la façade	sensibilité (verticale)	balayage (horizontal)



. . . Générateur de basse fréquence :



le G.B.F.	boutons sur la façade	sans composante continue	avec composante continue (bouton Offset tiré)



. . . Bobine :



bobine à inductance variable
bobine à inductance variable (autre modèle)
bobines simples	. . . . . . . .





Réglages préalables :



Vérification des réglages du GBF	Tension carrée de période 10 ms (balayage 1 ms/div)	ajout d'une composante continue de 4 V (sensibilité 2V/div)



Circuit réalisé :

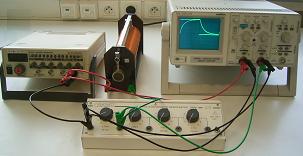

Circuit GBF + dipôle RL	tensions visualisées à l'oscilloscope
