T.P.6 Circuit RC



Dans ce premier TP d'électricité, on étudie la charge, puis la décharge d'un condensateur de capacité C, à travers un conducteur ohmique de résistance R.



Matériel utilisé :



générateur	boîte de condensateurs	boîte de conducteurs ohmiques	interrupteur



Circuit réalisé :

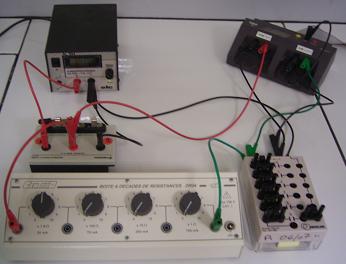

montage	interface ExAO



Courbes u_C = f(t) :

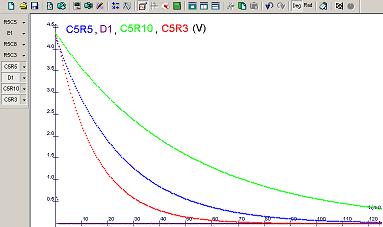

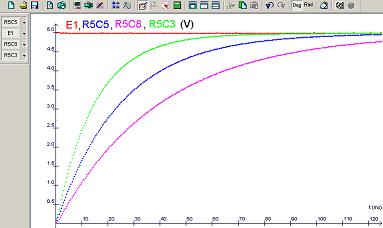

charge du condensateur	décharge du condensateur



Mesure de la constante de temps τ :



1ère méthode (souvent imprécise)	tangente à l'origine
2ème méthode	63 % de la charge effectuée

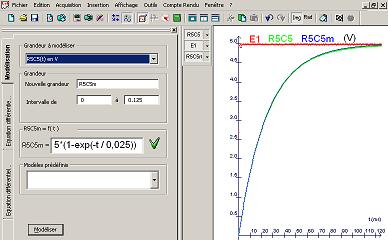

3ème méthode	modélisation
