Exercice 3A



Enoncé :



Une pierre suspendue à un fil est immergée dans l'eau.



a. Représenter le diagramme objets-interactions pour la pierre.

b. Représenter le schéma des forces appliquées à la pierre.



































Solution :

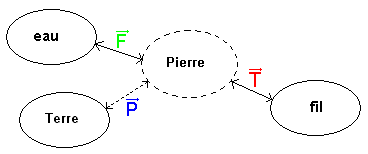

a. Le diagramme objets-interactions pour la pierre :





La pierre est soumise à 3 forces : son poids `vec{P}`, la tension du fil `vec{T}` et la poussée d'Archimède exercée par l'eau `vec{F}`.



b. Représentons le schéma des forces appliquées à la pierre :
